7 Lapisan OSI

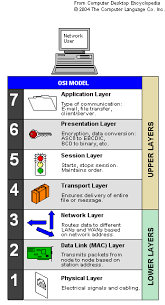

Model Referensi OSI (Open System Interconnection) merupakan salah satu standar protokol jaringan yang menggambarkan fungsi, tujuan, dan kerangka kerja suatu struktur Model referensi logis dalam sistem komunikasi.

Model referensi ini terdiri dari tujuh lapisan, yaitu:

1. Lapisan fisik (Physical Layer) lapisan ini merupakan lapisan paling bawah (dasar) yang bertugas mengendalikan dan mengatur semua hal yang berhubungan dengan masalah transport data, seperti:

a. menentukan karakteristik kabel yang digunakan untuk menghubungkan komputer dengan jaringan

b. mentransfer dan menentukan bagaimana bit-bit data dikodekan

c. menangani interkoneksi fisik (kabel), mekanikal, elektrikal, dan prosedural.

2. Lapisan Keterkaitan Data (Data Link Layer) Pada lapisan ini paket data yang ingin dikirim akan berbentuk frame. Fungsi lapisan ini adalah menentukan protokol untuk pertukaran frame data yang lewat melalui kabel. Dengan kata lain, lapisan ini menganani hal yang berhubungan dengan pengambilan dan pelepasan paket data dari dan ke kabel, deteksi, dan koreksi kesalahan, serta pengiriman ulang data.

3. Lapisan Jaringan (Network Layer) Lapisan ini tugasnya adalah merutekan paket data ke tujuan yang seharusnya, mengendalikan operasi subnet, mengatasi semua masalah yang terjadi pada jaringan sehingga jaringan yang berbeda dapat saling terinterkoneksi.

4. Lapisan Transport (Transport Layer) Lapisan ini akan menerima data dari lapisan sesi, memecahnya menjadi potongan data yang lebih kecil, lalu meneruskannya ke lapisan jaringan. Selain itu, lapisan ini juga berfungsi untuk menjamin agar data dapat diterima di sisi penerima dengan benar.

5. Lapisan Sesi (Session Layer) Lapisan sesi ini mengijinkan para user untuk menetapkan session dengan user yang lainnya.

6. Lapisan Presentasi (Presentation Layer) Lapisan ini akan menterjemahkan struktur data yang telah direpresentasikan. Selain itu, pada lapisan ini juga terjadi kompresi data, enkripsi, deskripsi, dan konversi data.

7. Lapisan Aplikasi (Application Layer) Lapisan ini fungsinya menyediakan akses aplikasi ke jaringan dan terdiri dari bermacam-macam protokol.

Topologi Jaringan Komputer

1. Topologi Start

Pada topologi Star, masing-masing workstation dihubungkan secara langsung ke server atau hub. Keunggulan dari topologi tipe Star ini adalah bahwa dengan adanya kabel tersendiri untuk setiap workstation ke server, maka bandwidth atau lebar jalur komunikasi dalam kabel akan semakin lebar sehingga akan meningkatkan unjuk kerja jaringan secara keseluruhan. Dan juga bila terdapat gangguan di suatu jalur kabel maka gangguan hanya akan terjadi dalam komunikasi antara workstation yang bersangkutan dengan server, jaringan secara keseluruhan tidak mengalami gangguan. Kelemahan dari topologi Star adalah kebutuhan kabel yang lebih besar dibandingkan dengan topologi lainnya.



2. Topologi Mesh

.Topologi mesh adalah suatu bentuk hubungan antar perangkat dimana setiap perangkat terhubung secara langsung ke perangkat lainnya yang ada di dalam jaringan. Akibatnya, dalam topologi mesh setiap perangkat dapat berkomunikasi langsung dengan perangkat yang dituju (dedicated links). Dengan demikian maksimal banyaknya koneksi antar perangkat pada jaringan bertopologi mesh ini dapat dihitung yaitu sebanyak n(n-1)/2. Selain itu karena setiap perangkat dapat terhubung dengan perangkat lainnya yang ada di dalam jaringan maka setiap perangkat harus memiliki sebanyak n-1 Port Input/Output (I/O ports).
Berdasarkan pemahaman di atas, dapat dicontohkan bahwa apabila sebanyak 5 (lima) komputer akan dihubungkan dalam bentuk topologi mesh maka agar seluruh koneksi antar komputer dapat berfungsi optimal, diperlukan kabel koneksi sebanyak 5(5-1)/2 = 10 kabel koneksi, dan masing-masing komputer harus memiliki port I/O sebanyak 5-1 = 4 port (lihat gambar).
Dengan bentuk hubungan seperti itu, topologi mesh memiliki beberapa kelebihan, yaitu:

• Hubungan dedicated links menjamin data langsung dikirimkan ke komputer tujuan tanpa harus melalui komputer lainnya sehingga dapat lebih cepat karena satu link digunakan khusus untuk berkomunikasi dengan komputer yang dituju saja (tidak digunakan secara beramai-ramai/sharing).
• Memiliki sifat Robust, yaitu Apabila terjadi gangguan pada koneksi komputer A dengan komputer B karena rusaknya kabel koneksi (links) antara A dan B, maka gangguan tersebut tidak akan mempengaruhi koneksi komputer A dengan komputer lainnya.
• Privacy dan security pada topologi mesh lebih terjamin, karena komunikasi yang terjadi antara dua komputer tidak akan dapat diakses oleh komputer lainnya.
• Memudahkan proses identifikasi permasalahan pada saat terjadi kerusakan koneksi antar komputer.

Meskipun demikian, topologi mesh bukannya tanpa kekurangan. Beberapa kekurangan yang dapat dicatat yaitu:

• Membutuhkan banyak kabel dan Port I/O. semakin banyak komputer di dalam topologi mesh maka diperlukan semakin banyak kabel links dan port I/O (lihat rumus penghitungan kebutuhan kabel dan Port).
• Hal tersebut sekaligus juga mengindikasikan bahwa topologi jenis ini membutuhkan biaya yang relatif mahal.
• Karena setiap komputer harus terkoneksi secara langsung dengan komputer lainnya maka instalasi dan konfigurasi menjadi lebih sulit.
• Banyaknya kabel yang digunakan juga mengisyaratkan perlunya space yang memungkinkan di dalam ruangan tempat komputer-komputer tersebut berada.

Berdasarkan kelebihan dan kekurangannya, topologi mesh biasanya diimplementasikan pada komputer-komputer utama dimana masing-masing komputer utama tersebut membentuk jaringan tersendiri dengan topologi yang berbeda (hybrid network).

3. Topologi Bus

Pada topologi Bus digunakan sebuah kabel tunggal atau kabel pusat di mana seluruh workstation dan server dihubungkan. Keunggulan topologi Bus adalah pengembangan jaringan atau penambahan workstation baru dapat dilakukan dengan mudah tanpa mengganggu workstation lain. Kelemahan dari topologi ini adalah bila terdapat gangguan di sepanjang kabel pusat maka keseluruhan jaringan akan mengalami gangguan.

4. Topologi tree
Topologi Jaringan Pohon (Tree) Topologi jaringan ini disebut juga sebagai topologi jaringan bertingkat. Topologi ini biasanya digunakan untuk interkoneksi antar sentral denganhirarki yang berbeda. Untuk hirarki yang lebih rendah digambarkan pada lokasi yang rendah dan semakin keatas mempunyai hirarki semakin tinggi. Topologi jaringan jenis ini cocok digunakan pada sistem jaringan komputer . Pada jaringan pohon, terdapat beberapa tingkatan simpul (node). Pusat atau simpul yang lebih tinggi tingkatannya, dapat mengatur simpul lain yang lebih rendah tingkatannya. Data yang dikirim perlu melalui simpul pusat terlebih dahulu. Misalnya untuk bergerak dari komputer dengan node-3 kekomputer node-7 seperti halnya pada gambar, data yang ada harus melewati node-3, 5 dan node-6 sebelum berakhir pada node-7. Keungguluan jaringan model pohon seperti ini adalah, dapat terbentuknya suatu kelompok yang dibutuhkan pada setiap saat. Sebagai contoh, perusahaan dapat membentuk kelompok yang terdiri atas terminal pembukuan, serta pada kelompok lain dibentuk untuk terminal penjualan. Adapun kelemahannya adalah, apabila simpul yang lebih tinggi kemudian tidak berfungsi, maka kelompok lainnya yang berada dibawahnya akhirnya juga menjadi tidak efektif. Cara kerja jaringan pohon ini relatif menjadi lambat.


















5. Topologi Ring

Penempatan kabel yang digunakan dalam ring menggunakan desain yang sederhana. Pada topologi ring, setiap komputer terhubung ke komputer selanjutnya, dengan komputer terakhir terhubung ke komputer yang pertama. Tetapi sayangnya, jika akan dilakukan penambahan atau pengurangan komputer dalam jaringan tentu saja akan mengganggu keseluruhan jaringan.

Topologi ring digunakan dalam jaringan yang memiliki performance tinggi, jaringan yang membutuhkan bandwidth untuk fitur yang time-sensitive seperti video dan audio, atau ketika performance dibutuhkan saat komputer yang terhubung ke jaringan dalam jumlah yang banyak.

Bagaimana Jaringan Ring Bekerja

Setiap komputer terhubung ke komputer selanjutnya dalam ring, dan setiap komputer mengirim apa yang diterima dari komputer sebelumnya. Pesan-pesan mengalir melalui ring dalam satu arah. Setiap komputer yang mengirimkan apa yang diterimanya, ring adalah jaringan yang aktif. Tidak ada akhir pada ring.

Beberapa jaringan ring melakukan token passing. Pesan singkat yang disebut dengan token dijalankan melalui ring sampai sebuah komputer menginginkan untuk mengirim informasi ke komputer yang lain. Komputer tersebut lalu mengubah token tersebut, dengan menambahkan alamatnya dan menambah data, dan mengirimnya melalui ring. Lalu setiap komputer secara berurutan akan menerima token tersebut dan mengirimkan informasi ke komputer selanjutnya sampai komputer dengan alamat yang dituju dicapai atau token kembali ke komputer pengirim (asal pengirim pesan). Komputer penerima akan membalas pesan ke asal pengirim pesan tadi mengindikasikan bahwa pesan sudah diterima. Lalu asal pengirim pesan akan membuat token yang lain dan menaruhnya di dalam jaringan, dan token tersebut akan terus berputar sampai ada komputer lain yang menangkap token tersebut dan siap untuk memulai pengiriman.

Keuntungan dari penggunaan Topologi Ring

Keuntungan dari penggunaan topologi ring:

• Tidak ada komputer yang memonopoli jaringan, karena setiap komputer mempunyai hak akses yang sama terhadap token.
• Data mengalir dalam satu arah sehingga terjadinya collision dapat dihindarkan.

Kekurangan dari penggunaan Topologi Ring

Topologi ring mempunyai kekurangan sebagai berikut:

• Apabila ada satu komputer dalam ring yang gagal berfungsi, maka akan mempengaruhi keseluruhan jaringan.
• Sulit untuk mengatasi kerusakan di jaringan yang menggunakan topologi ring.
• Menambah atau mengurangi komputer akan mengacaukan jaringan.
• Sulit untuk melakukan konfigurasi ulang.

Perangkat Keras Jaringan

1. HUB
Hub Alat penghubung atar komputer, semua jenis komunikasi hanya dilewatkan oleh hub. hub digunakan untuk sebuah bentuk jaringan yang sederhana (misal hanya untuk menyambungkan beberapa komputer di satu group IP lokal) ketika ada satu paket yang masuk ke satu port di hub, maka akan tersalin ke port lainnya di hub yg sama dan semua komputer yg tersambung di hub yang sama dapat membaca paket tersebut. Saat ini hub sudah banyak ditinggalkan dan diganti dengan switch. Alasan penggantian ini biasanya adalah karena hub mempunyai kecepatan transfer data yang lebih lambat daripada switch. Hub dan switch mempunyai kecepatan transfer data sampai dengan 100 Mbps bahkan switch sudah dikembangkan sampai kecepatan 1 Gbps.



















2. BRIDGE
Pengertian dari sebuah bridge adalah bekarja pada data link layer pada OSI. bridge adal alat yang digunakan pada suatu jaringan yang berfungsi untuk memisahkan sebuah jaringan yang luas menjadi segment yang lebih kecil. bridge membaca alamat MAC (media access control0 dari setiap paket data yang diterima yang kemudian akan mempelajari dridging table untuk memutuskan apa yang akan dikerjakan bridge selanjutnya pada paket data tersebut, apakah diteruskan atau di abaikan. jika switch menpunyai domein collision sendiri-sendiri disetiap portnya, begitu juga dengan bridge memiliki domain collision ttetepi ia juga dapat membaginya dari sebuah domain collision yang besar menjadi yang lebih kecil, dah bridge hanya akan melewatkan paket data antar segment - segment jika hanya segment itu sangat diperlukan.

3. REPEATER
Alat yang digunakan untuk menerima sinyal dari satu segmen kabel LAN dan memancarkannya kembali dengan kekuatan yang sama dengan sinyal asli pada segmen (satu atau lebih) kabel LAN yang lain. Dengan adanya repeater ini jarak antarjaringan komputer dapat dibuat lebih jauh.


4.Konektor RJ 45
Kabel RJ-45 adalah kabel Ethernet yang biasa digunakan dalamopologi jaringan komputer LAN maupun jaringan komputer tipe lainnya. Konektor RJ-45 ini memiliki konfigurasi dua macam, sesuai dengan perangkat yang ingin dihubungkannya.


5. Modem
Modem berasal dari singkatan MOdulator DEModulator. Modulator merupakan bagian yang mengubah sinyal informasi kedalam sinyal pembawa (carrier) dan siap untuk dikirimkan, sedangkan Demodulator adalah bagian yang memisahkan sinyal informasi (yang berisi data atau pesan) dari sinyal pembawa yang diterima sehingga informasi tersebut dapat diterima dengan baik. Modem merupakan penggabungan kedua-duanya, artinya modem adalah alat komunikasi dua arah. Setiap perangkat komunikasi jarak jauh dua-arah umumnya menggunakan bagian yang disebut "modem", seperti VSAT, Microwave Radio, dan lain sebagainya, namun umumnya istilah modem lebih dikenal sebagai Perangkat keras yang sering digunakan untuk komunikasi pada komputer.
Data dari komputer yang berbentuk sinyal digital diberikan kepada modem untuk diubah menjadi sinyal analog. Sinyal analog tersebut dapat dikirimkan melalui beberapa media telekomunikasi seperti telepon dan radio.
Setibanya di modem tujuan, sinyal analog tersebut diubah menjadi sinyal digital kembali dan dikirimkan kepada komputer. Terdapat dua jenis modem secara fisiknya, yaitu modem eksternal dan modem internal.

6. Kabel Jaringan
Kabel yang biasa digunakan dalam jaringan ada 3 jenis, yaitu: 1. Coaxial Kabel ini sering digunakan untuk antena televisi dan transmisi telepon jarak jauh. Konektornya adalah BNC (British Naval Connector). Kabel ini terbagi menjadi 2, yaitu: - coaxial baseband (kabel 50 ohm) –digunakan untuk transmisi digital. - coaxial broadband (kabel 75 ohm) –digunakan untuk transmisi analog. Tipe kabel coaxial juga dibagi 2, yaitu: - thin (thinnet) –lebih fleksibel, lebih gampang digunakan, dan lebih murah daripada kabel thick. - Thick (thicknet) –lebih tebal, susah dibengkokkan, jangkauannya labih jauh daripada thin, dan harganya lebih mahal daripada thin. Kelebihan: - hampir tidak terpengaruh noise - harga relatif murah Kelemahan: - penggunaannya mudah dibajak - thick coaxial sulit untuk dipasang pada beberapa jenis ruang 2. Twisted Pair Kabel ini sering digunakan pada kabel telepon. Pada komputer konektornya adalah RJ-45. Kabel ini terbagi menjadi 2, yaitu: 1. STP (Shielded Twisted Pair) –di dalamnya ada satu lapisan pelindung kabel internal yang fungsinya melindungi data dari gangguan pada saat ditransmisikan. 2. UTP (Unshielded Twisted Pair) –tidak memiliki lapisan pelindung. Kelebihan: - harga relatif paling murah di antara kabel jaringan lainnya - mudah dalam membangun instalasi Kelemahan: - jarak jangkau hanya 100 m dan kecepatan transmisi relatif terbatas (1 Gbps) - mudah terpengaruh noise (gangguan) 3. Fiber Optic (Serat Optik) Ukuran kabel ini kecil dan terbuat dari serat optik. Kabel ini dibagi menjadi 2, yaitu: 1. multi mode –penjalaran cahaya dari satu ujung ke ujung lainnya pada kabel jenis ini dapat melalui beberapa lintasan cahaya karena diameter intinya (core) cukup besar (50 mm). 2. single mode –diameter intinya hanya 3-10 mm sehingga penjalaran cahaya hanya dapat melalui satu lintasan. Kelebihan: - ukuran kecil dan ringan - sulit dipengaruhi interferensi/ gangguan - redaman transmisinya kecil - bidang frekuensinya lebar Kelemahan: - instalasinya cukup sulit - tidak fleksibel - harga relatif mahal

Jaringan LAN, WAN, MAN

A. Pengertian Local Area Network

    Local Area Network biasa disingkat LAN adalah jaringan komputer yang jaringannya hanya mencakup wilayah kecil; seperti jaringan komputer kampus, gedung, kantor, dalam rumah, sekolah atau yang lebih kecil. Saat ini, kebanyakan LAN berbasis pada teknologi IEEE 802.3 Ethernet menggunakan perangkat switch, yang mempunyai kecepatan transfer data 10, 100, atau 1000 Mbit/s. Selain teknologi Ethernet, saat ini teknologi 802.11b (atau biasa disebut Wi-fi) juga sering digunakan untuk membentuk LAN. Tempat-tempat yang menyediakan koneksi LAN dengan teknologi Wi-fi biasa disebut hotspot.
Pada sebuah LAN, setiap node atau komputer mempunyai daya komputasi sendiri, berbeda dengan konsep dump terminal. Setiap komputer juga dapat mengakses sumber daya yang ada di LAN sesuai dengan hak akses yang telah diatur. Sumber daya tersebut dapat berupa data atau perangkat seperti printer. Pada LAN, seorang pengguna juga dapat berkomunikasi dengan pengguna yang lain dengan menggunakan aplikasi yang sesuai.

Berbeda dengan Jaringan Area Luas atau Wide Area Network (WAN), maka LAN mempunyai karakteristik sebagai berikut :

1. Mempunyai pesat data yang lebih tinggi
2. Meliputi wilayah geografi yang lebih sempit
3. Tidak membutuhkan jalur telekomunikasi yang disewa dari operator telekomunikasi

Biasanya salah satu komputer di antara jaringan komputer itu akan digunakan menjadi server yang mengatur semua sistem di dalam jaringan tersebut.

B. Pengertian Wide Area Network

    WAN adalah singkatan dari istilah teknologi informasi dalam bahasa Inggris: Wide Area Network merupakan jaringan komputer yang mencakup area yang besar sebagai contoh yaitu jaringan komputer antar wilayah, kota atau bahkan negara, atau dapat didefinisikan juga sebagai jaringan komputer yang membutuhkan router dan saluran komunikasi publik.
WAN digunakan untuk menghubungkan jaringan lokal yang satu dengan jaringan lokal yang lain, sehingga pengguna atau komputer di lokasi yang satu dapat berkomunikasi dengan pengguna dan komputer di lokasi yang lain.

C. Pengertian Metropolitan Area Network

Metropolitan area network atau disingkat dengan MAN. Suatu jaringan dalam suatu kota dengan transfer data berkecepatan tinggi, yang menghubungkan berbagai lokasi seperti kampus, perkantoran, pemerintahan, dan sebagainya. Jaringan MAN adalah gabungan dari beberapa LAN. Jangkauan dari MAN ini antar 10 hingga 50 km, MAN ini merupakan jaringan yang tepaMetropolitan area network atau disingkat dengan MAN. Suatu jaringan dalam suatu kota dengan transfer data berkecepatan tinggi, yang menghubungkan berbagai lokasi seperti kampus, perkantoran, pemerintahan, dan sebagainya. Jaringan MAN adalah gabungan dari beberapa LAN. Jangkauan dari MAN ini antar 10 hingga 50 km, MAN ini merupakan jaringan yang tepat untuk membangun jaringan antar kantor-kantor dalam satu kota antara pabrik/instansi dan kantor pusat yang berada dalam jangkauannya.
